戶內高壓交流真空負荷開關-熔斷器組合電器（簡稱組合電器），是專為風電、光伏等新能源領域研發的一種開關設備，廣泛應用于40.5KV的組合式變壓器，華式預裝式變電站等場合，性能達到國標GB16926《交流高壓真空負荷開關-熔斷器組合電器》的要求。具有開斷能力大、安全可靠、電壽命長、可頻繁操作、基本不需維護等優點。能保護變壓器過載，防止設備的缺相運行。該組合電器帶有可視隔離斷口及具有關合能力的接地開關，可配用電動彈簧機構，實現遠程操作。環境溫度：上限+40℃，下限-40℃，日平均氣溫不超過35℃；濕度：日平均值不大干95%，月平均值不大干90%；水蒸氣壓力：日平均值不超過22kPa,月平均值不超過1.8kPa; 海拔：<3500m; 安裝場所：周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和戚可燃性氣體、蒸氣或鹽霧的污染；電磁干擾：在二次系統中感應的電磁干擾的幅值不超過1.6kV。

產品咨詢相關產品

Feature

產品結構特點

采用真空滅弧，滅弧能力強，電壽命長；

采用背式隔離開關設計，操作、檢修安裝性高；

集負荷開關、隔離、接地于一身，結構緊湊，動作可靠，性能穩定；·配置高壓限流熔斷器，具有完善的短路保護功能；

采用專用彈簧操作機構，能耗低，可頻繁操作；

體積少，安裝方便，操作簡單。

Parameter

詳細技術參數

序馬	名稱		單位	組合開關	負荷開關	接地開關
1	額定電壓		KV	40.5	40.5	40.5
2	額定電流		A	100A及以下	1250
3	額定頻座		Hz	50	50	50
4	額定短路開斷電流		KA	31.5A及以下	一	一
5	額定短路關合電流		KA	一	80	80
6	額定峰值耐受電流		KA	一	80	80
7	額定短時耐受電流		KA	一	31.5	31.5
8	額定轉移(交接)電流		A	1700	一	一
9	額定有功負載開斷電流		A	一	1250	一
10	額定閉環開斷電流		A	一	1250	一
11	額定電纜充電電流		A	一	21	一
12	額定短路持續時間		S	一	4	4
13	二次回路操作額定電壓		V	Dc220	Dc220
14	額定短時工頻耐受電壓	控制、輔助回路	KV	2	2	一
		主回路		極間、對地及真空斷口95
		主回路		隔離斷口110
	額定雷電沖擊耐受電壓（峰值）			極間、對地及真空斷口185
15	額定雷電沖擊耐受電壓（峰值）		KV	隔離斷口215
16	主回路電阻		μQ	≤400(組合電器除熔斷器外)

序號	名稱	單位	真空滅弧室	隔離刀閥	接地刀閥
1	觸頭開距	mm	17±1	≥350	≥300
2	觸頭超行程	mm	5±1	一	一
3	平均分閘速度	m/s	1.5±0.2	一	一
4	平均合閘速度	m/s	0.6±0.2	一	一
5	額定觸頭壓力	N	1000±150	260±30	390±150
6	三極分、分閘不同期	ms	≤2	一	一
7	觸頭合閘彈跳時間	ms	≤3	一	一

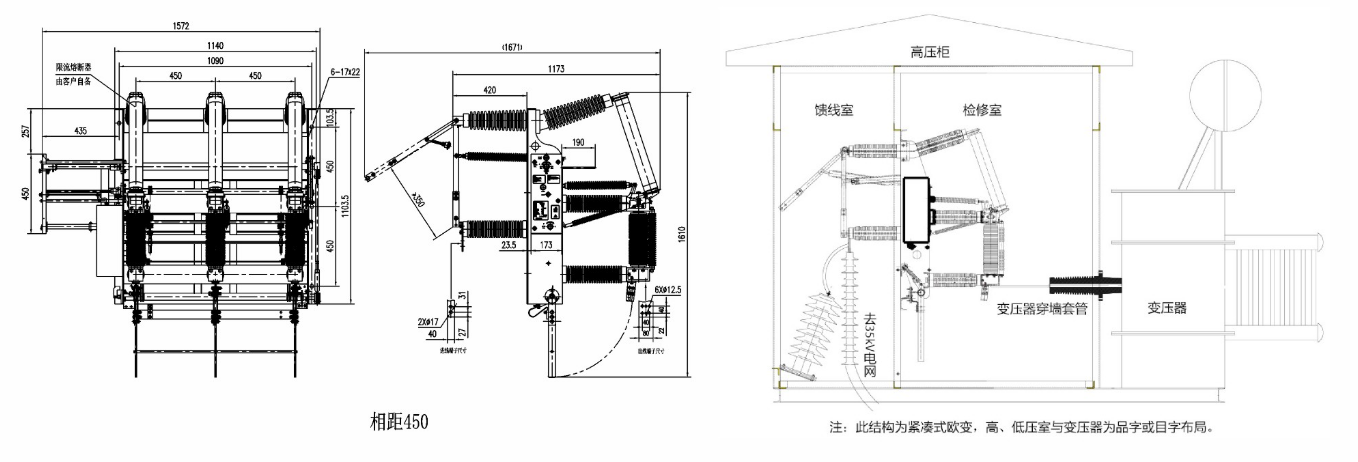

8	極間中心距	mm	450±3	450±3	450±3
9	觸頭磨損累計厚度	mm	3	一	一
10	觸刀剛合位置偏斜	mm	一	≤2	≤2
11	機械壽命	次	10000	2000	2000

真空隔離負荷開關(-熔斷器組合電器)所配CT21彈操動機構的電動參數。永磁式單相直流儲能電動機

型號	額定電壓	額定輸出功率	正常工作電壓范圍
ZYJ220-53	-220	≤30W	80%~110%額定電壓

分閘電磁鐵（獨立電源供應）

額定工作電壓(V)	-220	-110	-220
額定工作電壓(V)	2.67	2.93	2
額定電功率(W)	<587	<312	440
201時線圈電阻值	30±3	17±1.7	110±10
正常工作電壓范圍	65%~120額定工作電壓可靠分閘；小于30%額定工作電壓時不得分閘
